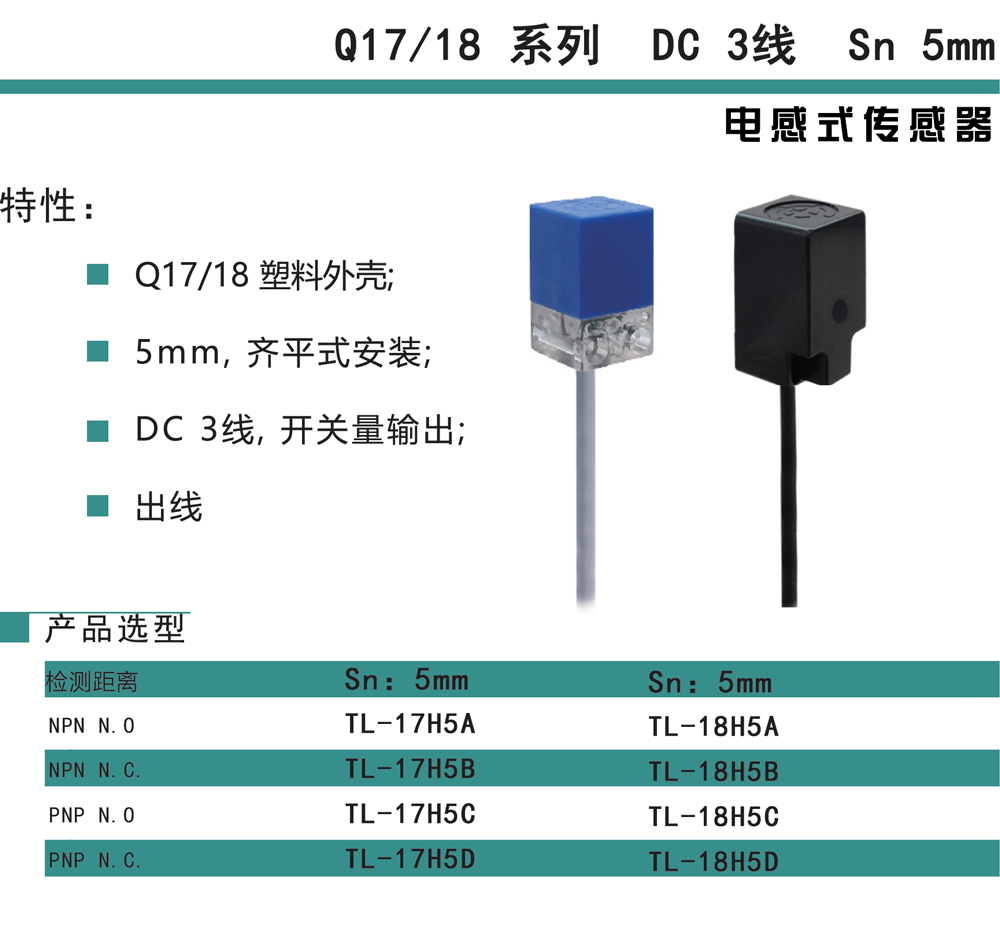

特性：
●塑料外壳；
●检测范围广；
●适用于多种应用场合

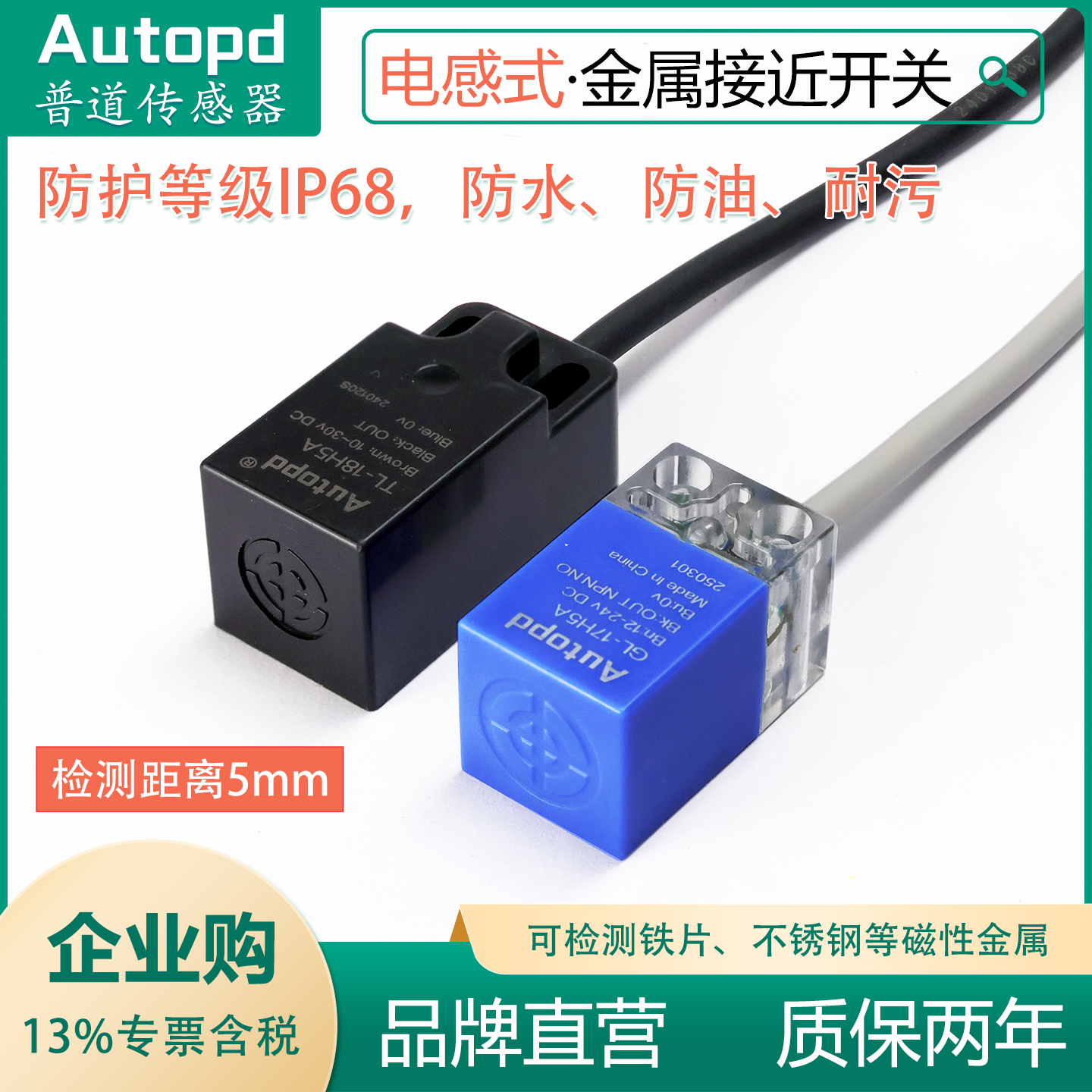

TL系列方形电感式金属接近传感器
特性： ●塑料外壳； ●检测范围广； ●适用于多种应用场合
| 形状 | 安装方式 | 检测距离 | 开关类型 | 型号（输出） | |
| NPN | PNP | ||||
| □17 | 齐平 | 5mm | NO | TL-17H5A | TL-17H5C |
| NC | TL-17H5B | TL-17H5D | |||
| □18 | NO | TL-18H5A | TL-18H5C | ||
| NC | TL-18H5B | TL-18H5D | |||
| □25 | 非齐平 | 10mm | NO | TL-25H10A | TL-25H10C |
| NC | TL-25H10B | TL-25H10D | |||
| □30 | 15mm | NO | TL-30H15A | TL-30H15C | |
| NC | TL-30H15B | TL-30H15D | |||
| 型号 | NPN NO | TL-17H5A | TL-18H5A | TL-25H10A | TL-30H15A |
| NPN NO | TL-17H5B | TL-18H5B | TL-25H10B | TL-30H15B | |
| PNP NO | TL-17H5C | TL-18H5C | TL-25H10C | TL-30H15C | |
| PNP NO | TL-17H5D | TL-18H5D | TL-25H10D | TL-30H15D | |
| 尺寸(长×宽×高) | 17*17*28.5mm | 18*18*36mm | 25*25*39mm | 30*30*53mm | |
| 检测距离（安装方式） | 5mm（齐平） | 5mm（齐平） | 10mm（非齐平） | 15mm（非齐平） | |

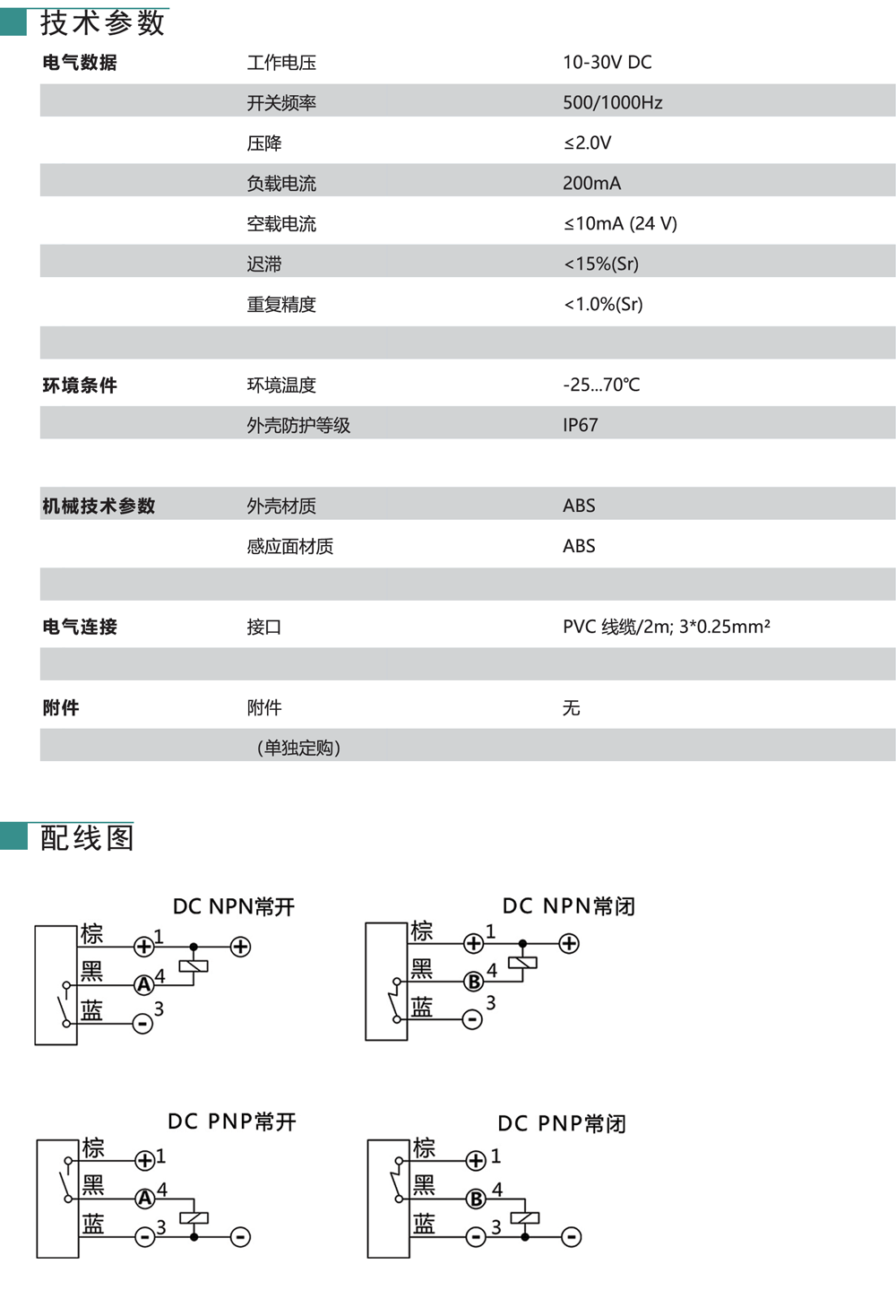

| 开关频率 | 500Hz | 1000Hz | 800Hz | 500Hz | |
| 工作电压 | 10…30VDC（纹波≤10%） | ||||
| 压降 | ≤2.0V | ||||
| 负载电流 | 200mA | ||||
| 漏电流 | ≤0.01mA | ||||
| 空载电流 | ≤10mA(24V) | ||||
| 回滞 | <15%(Sr) | ||||
| 重复精度 | <1.0%(Sr) | ||||
| 开关保护 | 极性保护、上电保护 | 短路保护、极性保护、上电保护 | |||
| 动作指示 | LED，输出动作时亮 | ||||
| 环境温度 | -25…70℃ | ||||
| 防护等级 | IP67 | ||||
| 外壳材质 | ABS | ||||
| 感应面材质 | ABS | ||||
| 连接方式 | 2m PVC线缆，3*0.25mm² | 2m PVC线缆，3*0.35mm² | |||
| 附件 | 无 | ||||
| 产品目录 | TL-18H5规格书 |

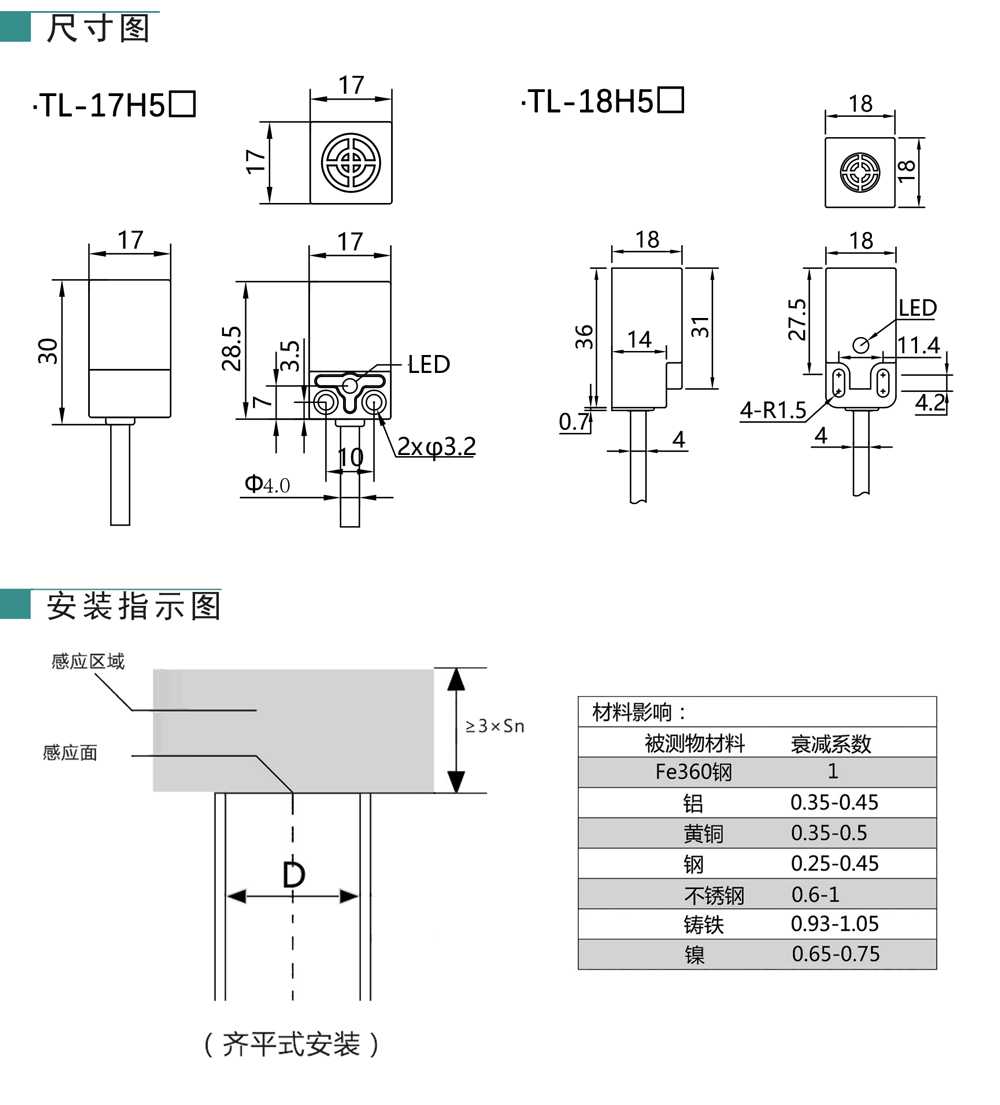

| CAD尺寸 | GL-17H5 3D图 |
| GL-18H5 3D图 | |
| 产品认证 | TL1-W3MC1-CE-EMC 证书 |
